银行专用门禁系列
银行卡门禁读卡器

银行卡门禁读卡器

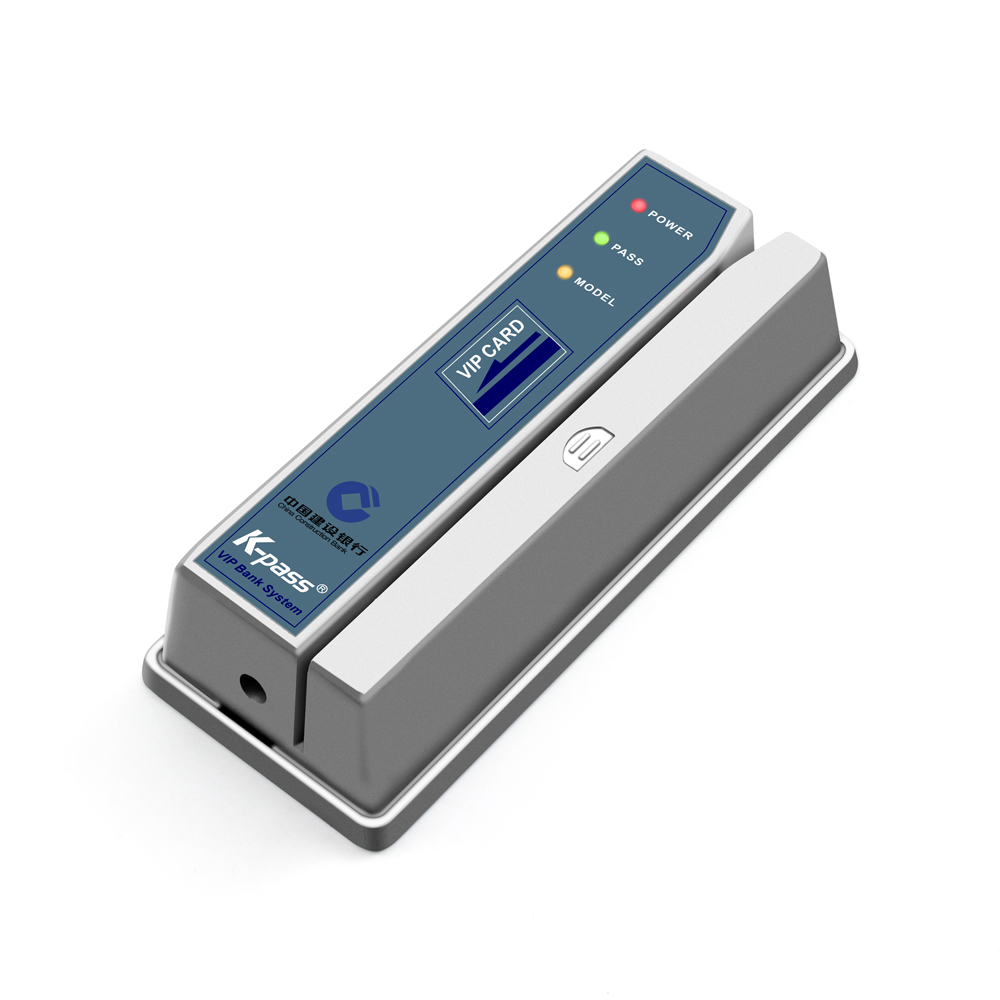

产品型号:  MS400-A6

产品名称: 银行卡/磁条卡专用门禁读卡器
输出方式: Wiegand 26 / 34
识别卡号: 银行卡表面卡号指定长度
工作电压: DC 12V
磁卡标准: ISO7811-7815

  • 产品介绍
  • 规格参数
  • 应用案例

        银行磁卡读写器用于读写磁卡、存折的磁条信息,可广泛应用于金融、邮电、商业、交通、海关、会员卡消费和积分消费等领域。
        磁卡读卡器是用于磁卡信息读取的设备。有磁卡读卡机/器,磁卡阅读机/器,磁卡刷卡机/器,磁卡刷卡槽,磁卡读磁机/器,磁卡查询机/器等叫法。
        MS400系列读卡器是关于韦根26接口的二磁道磁卡阅读头,是专门供银行、证券和各商业领域使用的一种通用输入设备。


型号定义


MS400-B7      读银行卡表面卡号的后面  7位号码
MS400-A6      读银行卡表面卡号的前面  6位号码
MS400-A3-9   读银行卡表面卡号的前面  3-9 位号码


产品特点


●   磁头阅读符合ANSI/ISO标准;
●   专有的磁卡识别技术,适合各种银行卡和存折;
●   具有与计算机联机和脱机运行的特色;
●   锌合金金属外壳坚固耐用;
●   进口合金磁头,超耐磨、高灵敏度;支持高低速划卡;
●   防拆螺丝固定设计,特有防撬报警按钮;
●   采用独特抗干扰措施,适合各种环境安装使用。


状态指示


MS400系列有两个3MM指示灯,其作用如下:
指示灯1: 绿色LED,加电灯长亮,若读磁卡正确,则闪烁一下;
指示灯2: 红色LED,加电灯熄灭,若读磁卡错误,则闪烁一下。


信号定义


红  色: +12V
黑  色: 信号地
绿  色: DATA0
黄  色: DATA1
白  色: 读卡信号,低电平有效,通常是高电平,读卡时为低电平。
标准26位韦根通讯协议:
标准韦根输出是由26位二进制数组成,每一位的含义如下:
1 2             9 10                           25 26
X X X X X X X X X X X X X X X X X X X X X X X X X X
第1位为:  2—13位的偶校验位
第2—25位:  对应于ID电子卡ID码的低8位,
第26位为:  14-25位的奇校验位
这26位数据在读出器的韦根输出线D0,D1上输出。D0,D1在没有数据输出时都保持+5V高电平。若输出为0,则D0拉低一段时间,若输出为1,则D1拉低一段时间。


特别说明


由于磁卡第二道最长有效数字为37个字节,而韦根26只能输出24有效位,即只有3个字节,故50XXMS只取卡数据的最后7个字节,然后转换成BCD码输出。
标准26位韦根通讯协议。
标准韦根输出是由26位二进制数组成,每一位的含义如下:
1 2             9 10                           25 26
X X X X X X X X X X X X X X X X X X X X X X X X X X
第1位为2~13位的偶校验位
第2~25位对应于ID电子卡ID码的低8位,
第26位为14~25位的奇校验位
这26位数据在读出器的韦根输出线D0,D1上输出。D0,D1在没有数据输出时都保持+5V高电平。若输出为0,则D0拉低一段时间,若输出为1,则D1拉低一段时间。


工作电源

DC12V

通讯方式

RS232

RS485

WG26(磁条卡后7位)

WG34(磁条卡后8位)

WG50(磁条卡后12位)

通讯速率

9600 Bps

静态功耗

32mA

动态电流

52mA

磁卡标准

ISO7811-7815

磁头寿命

大于60万次

允许刷卡速度

10120cm/s

最大电流

允许最大电锁输出电流 3A(12V)

工作环境温度

-42度~45

工作环境湿度

1090%RH

外形尺寸

140(L) × 57(W) × 33(H)mm

产品净重

400
