ASD485E3工业级高性能光电隔离防雷型接口转换器： RS-232/RS-485/RS-422

      K-pass 凯帕斯 ASD485E3光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的信号RS-232转换为RS-422、RS-485平衡差分的或信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPERSSOR ）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。

      此保护器可以有效地抑制闪电（LIGHTNING ），提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。

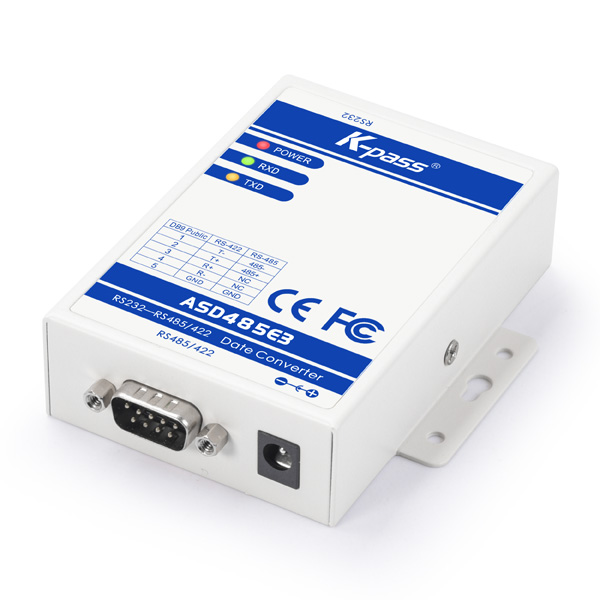

      接口端通过RS-232一个DB9母头的连接器与兼容RS-232C标准接口相连，RS-422、 RS-485端通过DB9公的连接器连接。转换器内部带有零延时自动收发转换独有的I/O电路自动控制数据流方向而不需任何握手信号如( RTS 、DTR )等，无需跳线设置实现全双工(RS-422)、半双工模式(RS-485) .转换，即插即用确保适合一切现有的通信软件和接口硬件，不需要对以前的基于的RS-232工作方式作任何软件的修改。

      ASD485E3光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接32个 RS-422 RS-485或接口设备，数据通讯速率300-115.2KBPS，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有RS-232到RS-422、 RS-232到 RS-485转换。

技术参数

接口特性：  接口兼容EIA/TIA的RS-232C、 RS-485/RS-422标准

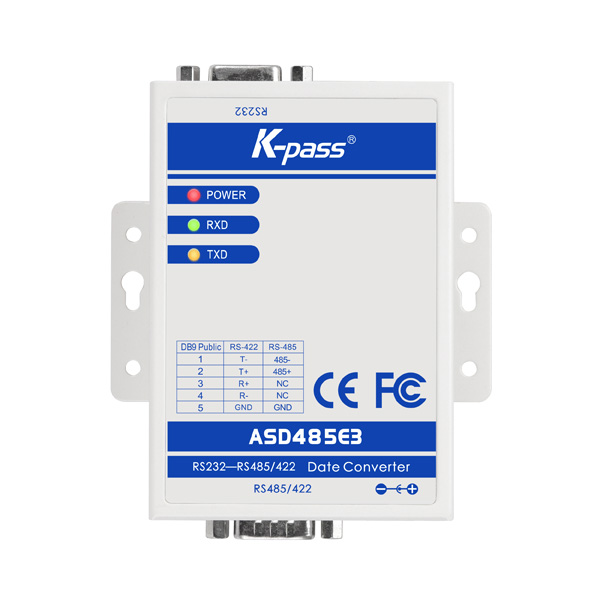

电气接口：  RS-232接口输入DB9母头的连接器，RS-422/RS-485接口输出DB9公头的连接器

保护等级：  RS-422 、RS-485接口每线600W的雷击浪涌保护

隔  离  度：  隔离电压2500Vrms500DC连续

工作方式：  异步半双工或异步全双工

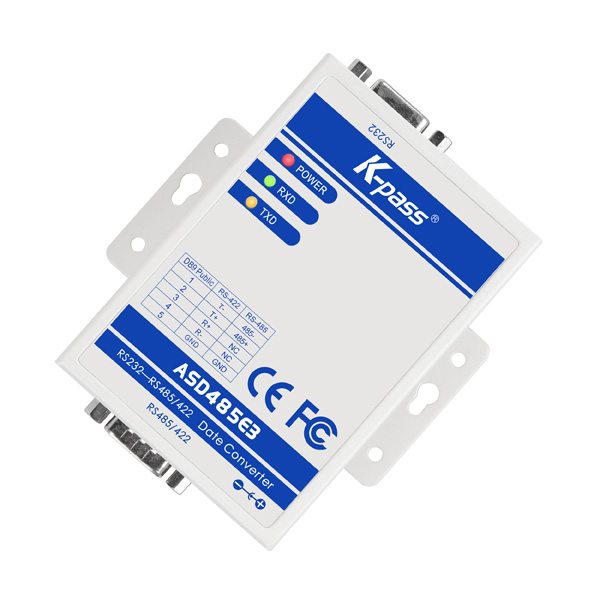

信号指示：  三个信号指示灯电源（PWR ）、发送（TXD）、接收（RXD ）

传输介质：  双绞线或屏蔽线

传输速率：  115.2K BPS 到300M / 38.4K BPS到2.4KM / 9600 BPS到5KM

外形尺寸：  113mmX55mmX25mm

使用环境：  -25 ℃到70℃，相对湿度为5%到95%

传输距离：  0-5,000米（115200bps-9600bp）
