普通级—CAN 通讯转换器

普通级—CAN 通讯转换器

产品型号:  ASD485E4

产品名称: 普通级—CAN 通讯转换器

安装方式: 表面安装型

上市日期: 2010-12-01

最新版本: V 2.0.0

  • 产品介绍

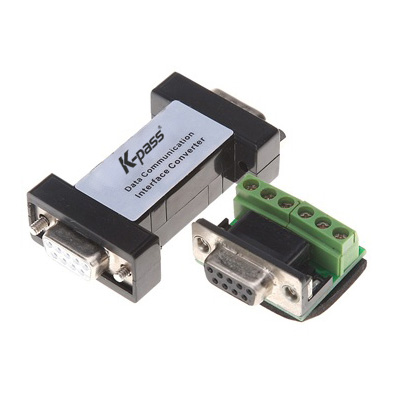

K-pass 凯帕斯ASD485E4 数据通讯转换器:
       光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准,能够将单端的信号RS-232转换为RS-422、RS-485平衡差分的或信号,内置的光电隔离器,能够提供高达2500Vrms的隔离电压,快速的瞬态电压抑制保护器,此保护器被设计用来保护RS-422/RS-485接口,采用当今先进的TVS(TRANSIENT VOLTAGE SUPPERSSOR )瞬态电压抑制器,正常情况下TVS管呈高阻状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而把其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。

       接口端通过RS-232一个DB9母头的连接器与兼容RS-232C标准接口相连,RS-422、 RS-485端通过DB9公头的连接器连接。转换器内部带有零延时自动收发转换独有的I/O电路自动控制数据流方向而不需任何握手信号如( RTS 、DTR )等,无需跳线设置实现全双工(RS-422)、半双工模式(RS-485) .转换,即插即用确保适合一切现有的通信软件和接口硬件,不需要对以前的基于的RS-232工作方式作任何软件的修改。主要应用于工业自动化控制系统、门禁、考勤、消费一卡通系统等的点到点、点到多点远程多机通讯网络中。特点是完善的防雷保护措施、±15KV静电保护、无需外接电源、安装接线简单稳固。


技术参数

接口特性:  接口兼容EIA/TIA的RS-232C、 RS-485/RS-422标准
电气接口:  RS-232接口输入DB9母头的连接器,RS-422/RS-485接口输出DB9公头的连接器
保护等级:  RS-422 、RS-485接口每线600W的雷击浪涌保护
隔  离  度:  隔离电压2500Vrms500DC连续
工作方式:  异步半双工或异步全双工6、信号指示:三个信号指示灯电源(PWR )、发送(TXD)、接收(RXD )
传输介质:  双绞线或屏蔽线
传输速率:  115.2K BPS 到300M / 38.4K BPS到2.4KM / 9600 BPS到5KM
外形尺寸:  113mmX55mmX25mm
使用环境:  -25 ℃到70℃,相对湿度为5%到95%
传输距离:   0-5,000米(115200bps-9600bp)
