楼控型—电梯门禁控制器

楼控型—电梯门禁控制器

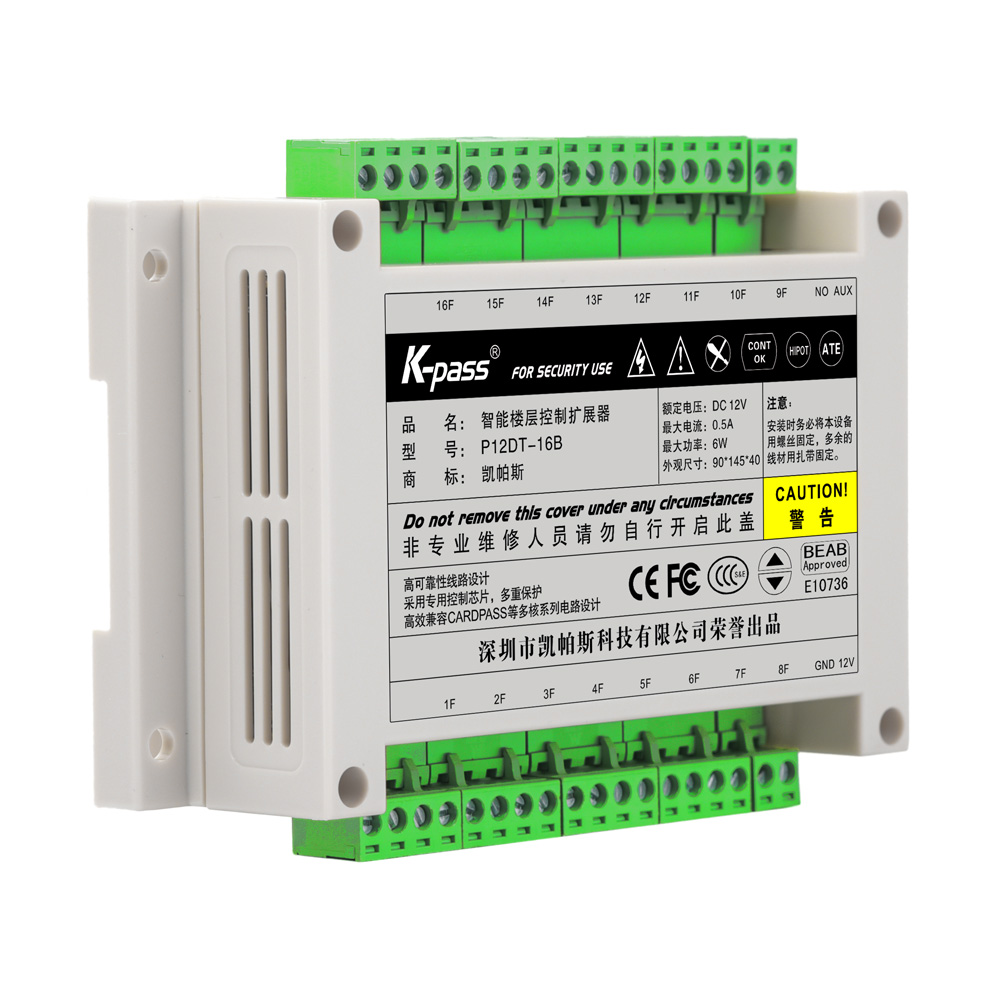

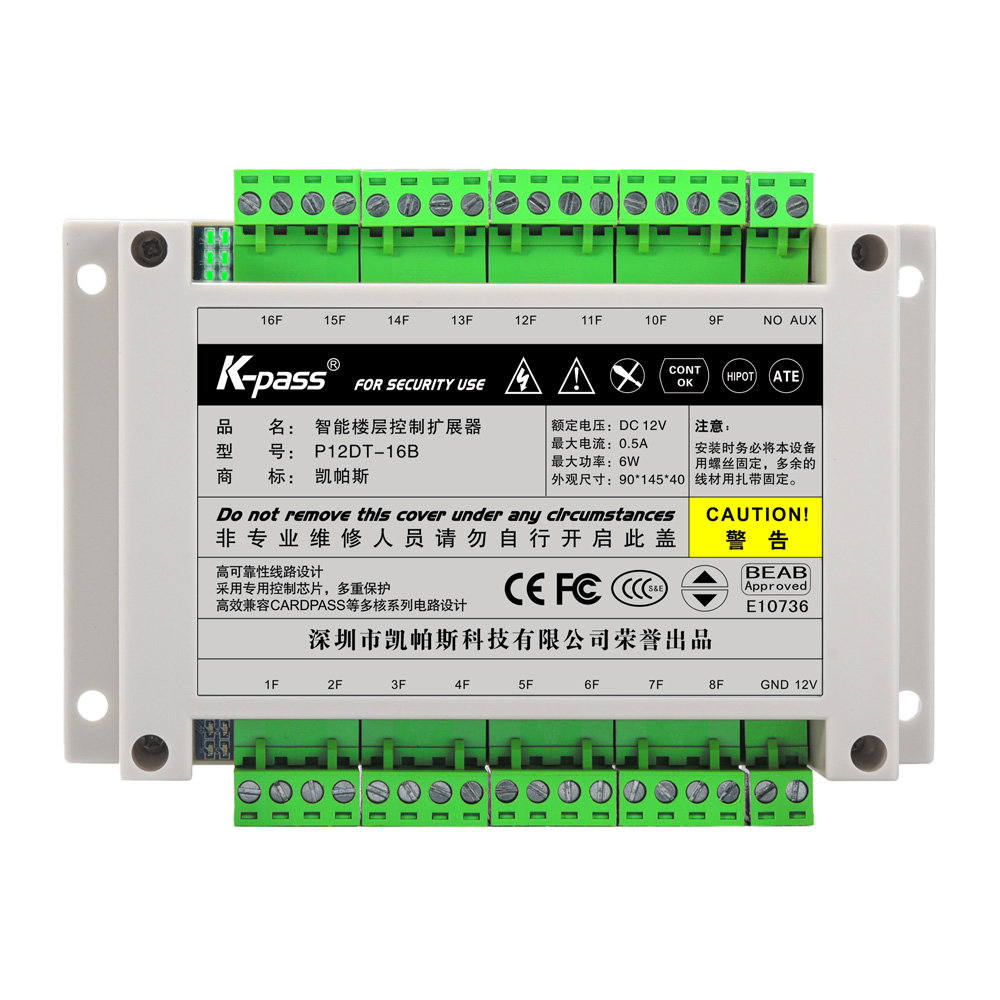

产品型号:  P12DT-16B

产品名称:  楼控型电梯IC卡控制器/ 梯控器

功能说明:  简易楼控型

控制楼层:  16 层

上市日期:  2002-08-18

最新版本:  V3.00

       智能型电梯楼层人员管理系统,专供电梯轿内管制人员出入特定楼层,管制持卡人员出入特定允许出入之楼层、加强楼宇的保安、提高物业的智能化管理(物业收费管理)同时可以防止闲杂人员随意出入各楼层而确保安全。


控制原理

该系统与电梯本身系统采用无源触点连接,两者完全隔离,不会对电梯原有性能产生任何影响。


操作原理

电梯楼层控制器安装于电梯轿箱内:

1.不刷卡,按选层按钮失效

2.进梯刷卡后,使电梯的选层按钮恢复有效,此时再按选层按钮,直达该楼层。刷卡开放所有楼层按键的控制,在设定的时间内按下您要去的楼层键,电梯即可到达所按楼层 。


消防联动

当无源的干接点消防开关信号启动后,IC卡电梯系统不工作,电梯恢复到原不来不需要刷卡状态。


自检功能

凯帕斯梯控产品自带自检装置当系统发生故障或者遭破坏时可送出讯号,会自动从原系统中脱离,恢复电梯原状态,不影响电梯的使用。


可扩展性

可与 K-PASS 停车场/门禁/考勤/消费/通道等实现智能一卡通。

型号规格:

DK8100 系列

DK3100M 系列

通讯方式:

RS485  or  TCP/IP

非联网

通讯速率:

960011,N   or  100M 自适应

无限

485扩展:

2

2

卡片容量:

58,000    28,000

事件存储:

58,000

个人密码:

58,000个(4—8位密码)

   器:

Micrichip Instrument ARM® Cortex-M3 嵌入式处理器

程序记忆:

256KB ROM

数据记忆:

30KBit   SRAM+32MBit

    器:

P12DT-12B

P12DT-16B

控制楼层:

12 (可扩展)

16 (可扩展)

电气参数:

额定电压: DC 12V    待机电流: 60mA

额定功率: 6W

工作环境: 温度-40~70   湿度0~90%

动态保护:

所有输入/输出均带电压动态保护

所有继电器输出带有瞬间过电压保护

防雷等级:

三级

外观尺寸:

145×90×45 mm

支持功能:

控制器具有休眠、安全、常开、常闭等几种工作状态

可直接控制各个输出继电器的状态

继电器动作时间、刷卡间隔时间可以自行设置

具有消防信号输入接口,当消防开关信号启动后,

电梯系统不工作,电梯恢复到原状态

数据掉电保存时间为20

凯帕斯

参数对比

联网型

非联网型

联网定义

所谓【联网】:控制器需要和计算机联网——控制器到管理电脑需要布通讯线。

所谓【非联网】:就是控制器不用和计算机联网——控制器到管理电脑不用布通讯线。

管理方式

通过【联网型管理软件】对所有电梯进行权限管理。

1、通过【非联网管理软件】对所有电梯进行权限管理。2、通过控制器本身密码键盘授权管理。

实现原理

通过【控制器】识别卡片的物理卡号对应的权限。

1、通过【软件写卡】来设置注册卡的进出权限。

2、通过控制器密码键盘授权卡片物理卡号。

支持机型

DK8000 分体机系列

DK3000 一体机系列 + 扩展器

1DK2000 系列—软件写卡  + 扩展器

2DK1000 系列—密码键盘授权  + 扩展器

使用卡片

IDIC感应卡均可

IDIC感应卡均可,根据机型而定。

卡片容量

单个控制器28000

【软件写卡】:卡片数量无限

【控制器授权】:卡片数量有限

记录存储

单个控制器58000

不能存储记录

卡片期限

【软件写卡】:有

【控制器授权】:无

脱机工作

支持

支持

消防联动

支持

支持

限制次数

【软件写卡】:有

【控制器授权】:无

优 点

1) 通过电脑对所有门进行权限管理,设置强大的门禁管理功能和权限,可以实时监控门的进出情况,查询所有门的进出记录。

2) 电梯越多,设置越轻松,管理极为方便。安全性高。是真正意义上的电梯门禁系统。

布线施工相对简便,节省人工和通讯线材。

缺 点

需要人工和通讯线材相对较多,成本相对较高。

1) 电梯/楼层多时或卡多时,设置复杂;授权、撤权复杂,累。(2) 没有个性化的出入权限管理,没有进出记录的查询,只具备电梯门禁的基本功能。
