KP-5000 IC卡读卡器系列
全方位防复制读卡器

全方位防复制读卡器

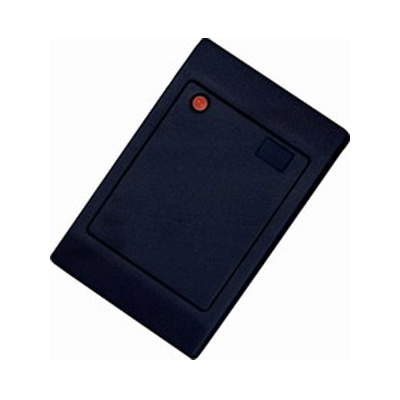

产品型号:  KP-5072M

产品名称:   多功能防复制门禁读卡器
读卡类型:   IC卡 / M1卡 同时兼容 ID卡
输出格式:   W26 / W34
防水等级:   IP65(产品灌环氧树脂)
面板颜色:   经典黑 / 乳白色可选

  • 产品介绍
  • 规格参数

       KP-5000 系列读卡器是 K-PASS 公司的经济型产品,外壳为ABS材料,防尘、防潮、全密封设计。具有功能全面、刷卡反应快、感应距离远、性能稳定、安装方便等特点。广泛用于国家机关、公安监所、金融、电力、教育机构、智能小区、大厦物业、企业、部队、酒店、大型厂矿及交通等各个领域,配合全方位的软件管理平台,可实现中高安全性要求。

       此款是非常实用的非接触式读卡器,无需任何驱动程序,其采用RFID射频技术研发而成,卡与读卡器无需接触,无损耗,可穿透非金属物体,具有接收灵敏度高、工作电流小、单直流电源供电、性价比高等特点,适用于门禁、停车场、电梯楼层控制、考勤、消费、巡更、自助银行、会议签到、楼宇对讲、水控、电控等智能一卡通领域。



功能特色


■ 简单时尚,美观大方
■ 防尘、防潮、防水、全密封设计,适合各种安装场所
■ 标准信号输出,可搭配 K-PASS 任何格式门禁控制器
■ 反应快,抗干扰,低功耗,更加节能,稳定性好
■ WDT看门狗电路,具有开机自检功能
■ 内置二色LED指示(兰+纯绿)
■ 标准接线端子,安装方便


■ 独有的—IC卡—防复制技术

■ 独有的—IC卡—加密算法技术

■ 独有的—NFC—防复制技术


读卡类型:

M1; S50; S70   EM4100

支持芯片:

Mifare:S50,S70   IC卡   ID卡

工作频率:

13.56MHz

通讯格式:

Wiegand26 / 34

读卡距离:

3—8 cm

工作电压:

DC 9V15V

工作电流:

< 100mA

待机电流:

< 3080mA

感应速度:

20 ms

加密方式:

曼码调制

传输距离:

< 80

电抗扰度:

±6kV接触放电,±8kV空气放电

保护措施:

限流保护(自复保险丝)、半导体防雷保护、TVS保护

设备保护:

电源反接保护,数据线耐压保护(最高 ±15v

工作指示:

蜂鸣器、指示灯(蓝色、绿色)待机亮红灯,刷卡闪绿灯及发出蜂鸣声

工作环境:

温度-20~70   湿度5~90%

防护等级:

环氧树脂灌胶IP66(全密封设计,防水防潮防尘)

包装设计:

防尘、防潮、防水、全密封设计

外壳材料:

ABS

外观尺寸:

115 mm × 75 mm × 15 mm

包装重量:

108 g



接线定义


名称

颜  色

说明

VCC

红  色

电源正极 DC 6V-12V

For

棕  色

输出格式选择

OUT

蓝  色

悬空为Wiegand 26 格式

BUZ

黄  色

GND Wiegand 34 格式

LED

橙  色

备用输出

D0

绿  色

蜂鸣器控制线

D1

白  色

LED 控制线

GND

黑  色

Wiegand 数据线/ TXD
